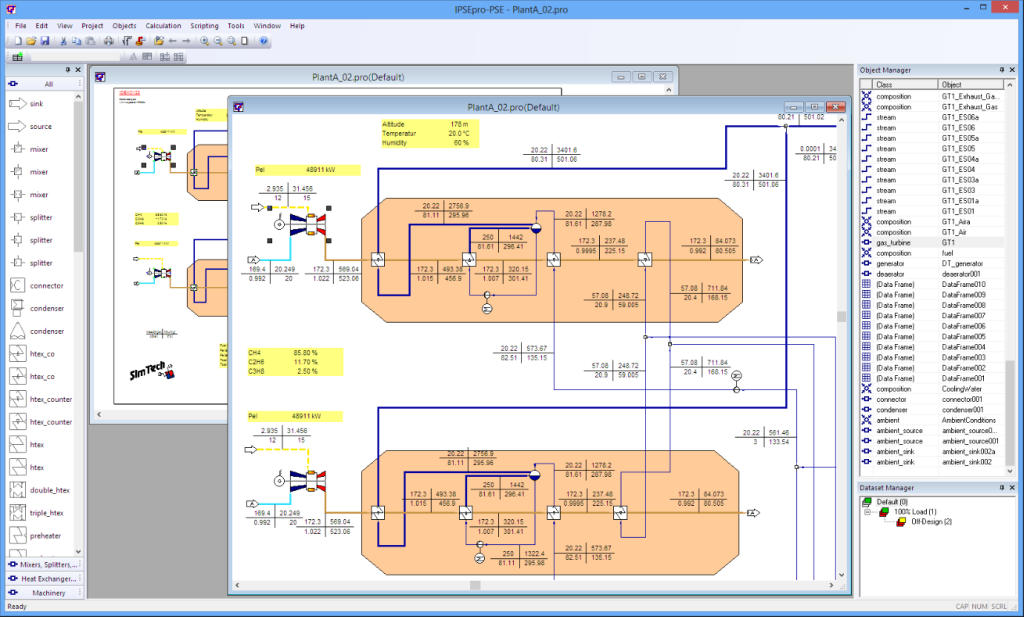

Advanced Power Plants Library (APP_Lib)
Esta biblioteca foi desenvolvida para a modelagem de uma diversa gama de plantas térmicas. Seu desenvolvimento foi baseado em diversos anos de experiência adquiridos quando o nome da plataforma ainda era somente IPSE. Esta biblioteca contém modelos tanto para análise em ponto de projeto (design) quando para análise fora do ponto de projeto (off-design). Esta biblioteca permite o projeto e análise de:
- Termelétrica convencionais;
- Plantas de cogeração;
- Ciclos combinados.
A biblioteca permite tanto o projeto de novas plantas quanto a análise e optimização de plantas existentes. Combinada com o módulo PSE, esta biblioteca é a base para o sistema de monitoramento online. Os componentes incluídos nesta biblioteca correspondem ao ponto de equilíbrio entre facilidade de uso, precisão do modelo, quantidade de dados de entrada e flexibilidade. Esta biblioteca é comumente utilizada em conjunto com a biblioteca Gas Turbine Library.
Gas Turbines Library (GT_Lib)
Esta biblioteca permite a avaliação de turbinas a gás específicas operando individualmente (stand-alone), em cogeração ou em ciclo combinado. Esta biblioteca contém modelos pré-definidos de turbinas a gás disponíveis no mercado. Os dados utilizados na obtenção do desempenho destas turbinas são agrupados em tabelas paramétricas e consideram:
- Localização da planta (altitude ou pressão);
- Temperatura ambiente;
- Umidade;
- Carga;
- Perda de pressão na sucção do compressor.

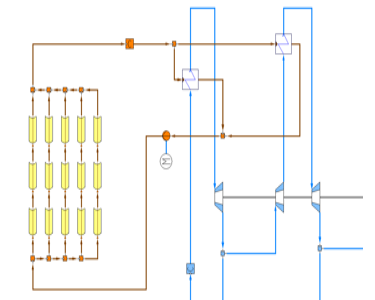

Concentration Solar Power (CSP_Lib)
Com esta biblioteca é possível modelar os principais sistemas que utilizam coletores solares (energia solar térmica) como:
- Plantas com coletores tipo calha parabólica;
- Plantas com coletores tipo Fresnel;
- Plantas de torre central;
- Coletores de placa plana;
- Coletores com geração direta de vapor.
A biblioteca também inclui diversos fluidos térmicos e suas propriedades termoquímicas.

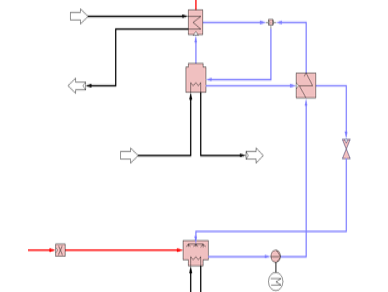

Refrigeration Process (Frigo_Lib)
Esta biblioteca permite ao usuário projetar e analisar diversos sistemas de refrigeração, resfriamento e aquecimento. Os componentes necessários para modelar sistemas de refrigeração por compressão e também por absorção estão presentes. Sistemas secundários de refrigeração também podem ser concebidos. Mais de 50 fluidos refrigerantes fazem parte desta biblioteca. As propriedades termoquímicas destes fluidos são calculadas utilizando a base de dados REFPROP desenvolvida pelo NIST (U.S. National Institute of Standard and Technology). Soluções aquosas com aditivos para uso como fluido secundário também estão disponíveis.

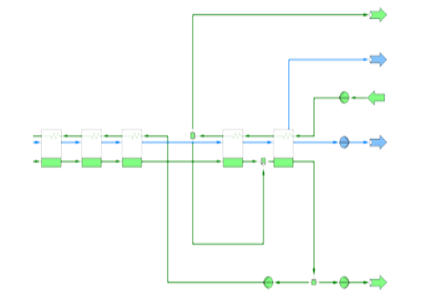

Desalination Process (Desal_Lib)
Esta biblioteca disponibiliza uma vasta gama de soluções para projeto, análise de desempenho e otimização de processos de dessalinização. Estão incluídos os componentes necessários para modelagem dos seguintes processos:
- MSF – Destilação de múltiplos estágios por vácuo (flash);
- MED – Destilação por múltiplos efeitos;
- MVC – Destilação por compressão mecânica de vapor;
- MED-TVC – Destilação por termocompressão de vapor;
- RO – Osmose reversa.
Tais plantas podem ser avaliadas independentemente ou integradas a outras compondo uma planta de cogeração ou de utilidades. Rotinas para cálculo das propriedades da água salgada, água pura e salmoura estão inclusas.

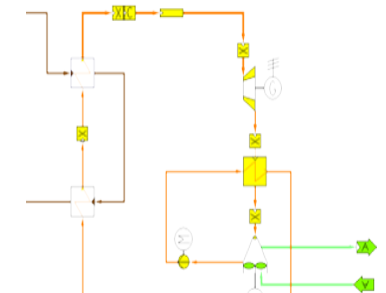

Low Temperature Process (LTP_Lib)
Esta biblioteca permite o projeto e análise de desempenho de sistemas concebidos para aproveitamento de calor a partir de fontes a baixas temperaturas. Os ciclos Rankine orgânicos (ORC) e os ciclos Kalina estão ganhando escala comercial e podem ser integrados a sistemas de gaseificação, sistemas de concentração solar, plantas geotérmicas, tendo também aplicação na recuperação de calor residual proveniente de gases exaustos por motores alternativos, fornos, vapor (saturado e superaquecido), água quente, entre outras aplicações. A biblioteca Low Temperatura Process permite otimização e avaliação em carga parcial (off-design) destas tecnologias contando com diversas possibilidades para fluidos de trabalho.

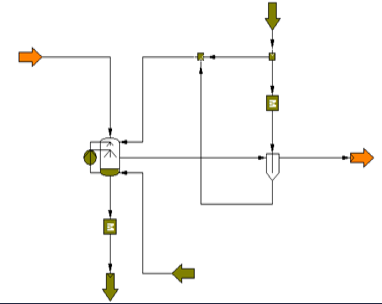

Flue Gas Cleaning (FGC_Lib)
Com esta biblioteca o usuário poderá avaliar o projeto, determinar a condição de operação e avaliar os gases exaustos, aditivos, subprodutos e correntes residuais no que diz respeito à vazão, composição e estado termodinâmico. O desempenho de cada unidade de operação (eficiência de remoção, queda de pressão, composição de aditivos, etc) é especificado pelo usuário. A vazão, composição e estado termodinâmico das correntes drenadas são determinados pelos modelos implementados nesta biblioteca.

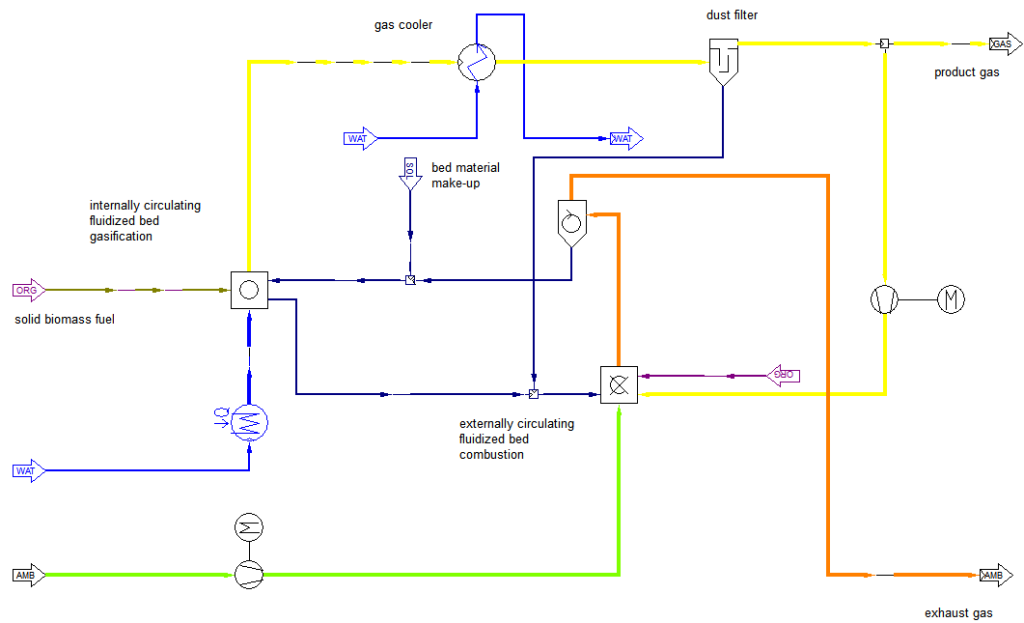

Pyrolysis and Gasification Process (PGP_Lib)
Esta biblioteca possui como foco o projeto e análise de plantas de gaseificação de biomassa. Desde seu desenvolvimento, esta biblioteca vem sendo extensamente testada e aplicada em plantas reais de gaseificação de biomassa. A biblioteca inclui propriedades para combustíveis orgânicos sólidos e líquidos, correntes de água/vapor e gás com opção de arraste de poeira, alcatrão e fuligem. Entre os componentes disponíveis na forma de ícones tem-se: combustores, gaseificadores, reatores, unidades de resfriamento (quench), purificadores (scrubbers), reatores para reforma a vapor, secadores de gás, compressores, condensadores, motores a gás, turbinas a vapor e a gás, trocadores de calor, tubos, bombas entre outros equipamentos.
